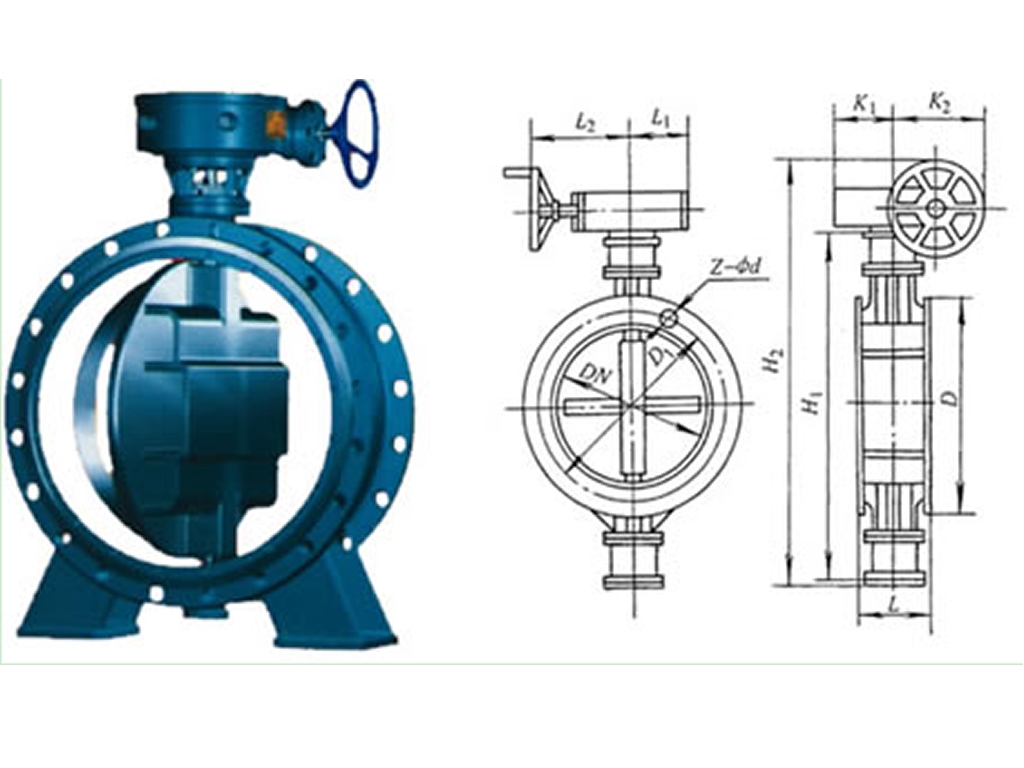

輕型風道蝶閥系我公司xj****技術，采用優質耐熱鋼經特殊工藝研制而成的一種高性能高溫蝶閥，具有耐高溫、體積小、耐震、耐磨、結構緊湊、操作方便、靈活、流阻小等特點。
它與任何電動、氣動、液動、電液動、手動執行器組合以不同性能的閥門，可實現自動調節或遠距離控制，廣泛應用于冶金、建材、石化、電力等工業部門。
執行器
HQ型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，輕型風道蝶閥以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。
采用標準
設計標準：GB/T12238-1989 JB/T8692-1998 法蘭連接尺寸：GB/T9115.1-2000 結構長度 h：GB/T12221-1989 壓力試驗：GB/T13927-1992;JB/T9092-1999 主要技術參數
輕型風道蝶閥性能
公稱通徑 DN（mm） 50～2000 公稱壓力 PN（MPa） 0.05 0.25 0.6 試驗壓力 強度試驗 0.075 0.375 0.9 密封試驗 ≤1.5%泄漏量 適用介質 煤氣、含塵氣體、煙道氣等。 適用溫度 氣傳動、電傳動。
